8cmフルレンジスピーカーユニット　H080D-AF

コンセプト

H080D-AF
■アルミダイキャスト製フレーム
　振動板背面のマルチパスゴースト歪み（※注１） 低減と、振動系の機械強度向上とを同時実現。小型高品位フルレンジユニット専用に新設計された高剛性アルミダイキャスト製フレームが、仮想グランドを起点とする波形再生にさらなる可能性をもたらしました。

■仮想グランド取り付け用ねじ穴
　仮想グランド（※注２）は、原音再生・高品位波形再生に最も重要なファクターの１つです。H080D-AFは、磁気回路背面に設けたM6ネジ穴で、仮想グランドを重視されるユーザーの方々により簡単なアプローチを提供します。

■強力磁気回路（防磁設計）
　ギャップ磁束密度を高めるため、防磁対策専用のキャンセルマグネットより1サイズ大きいサブマグネットを与えました。さらに、磁気回路を包むフィールドカバーの工夫により、防磁効果を高め、かつ機械的歪み（鳴き）を抑えることにも成功しました。

（※注１）マルチパスゴースト歪み：信号や音圧が複数経路で伝搬され、これらが多重化されることで生じる歪み。時間歪みのひとつで、スピーカーにおいては、主として振動板から生じた音波が、直接音だけでなく複数箇所に反射して多経路で耳に届くことにより生じる。

（※注２）仮想グランド：コーン紙を正確に動かすための磁気回路に対して基準となる静止点のこと。従来スピーカーユニットはフレームを介してスピーカーボックスのバッフル面に取り付けられるため、磁気回路の静止点はあやふやだったが、仮想グランドに磁気回路を固定し、仮想グランドを空中に浮かせたり地面と一体化することで、理想的な基準静止点となる。

主な仕様

  • インピーダンス：8Ω
  • 定格入力：5W
  • 最大入力：7W
  • 最低共振周波数(f0)：120Hz
  • 出力音圧レベル：91dB/2.83V/19.7inch
  • 質量：290g
  • 防磁設計

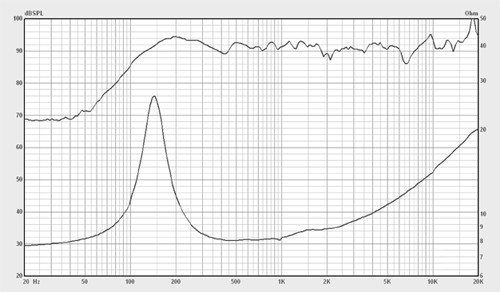

frequency

dimension

（アウターヨークからプレートまでの距離は約8mmです。）
